零、一些小技巧

为了方便大家后序的操作，此处给出我在使用中学到的小技巧。
1、按住鼠标滚轮同时上下移动鼠标，可以放大或缩小图纸。
2、防止元器件的时候如果不取消可以连续放置，单击鼠标右键即可取消放置。
3、滚动鼠标滚轮，图纸上下移动；按住“shift”后滚动鼠标滚轮，图纸左右移动。
4、AD很容易卡顿或者出问题，一定要记得随手保存（留下悔恨的泪水！）
5、标号放置完会默认加一，从小往大放置可以节省很多时间。
6、元器件旋转：
空格键：逆时针90°旋转
X键：水平180°旋转
Y键：竖直180°翻转
7、空格可以使框线变直。

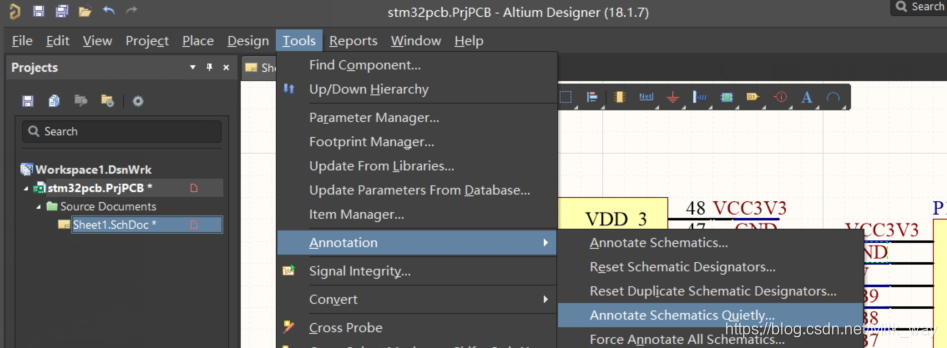

8、批量生成元器件标号。

9、英文输入法下：shift+c可以取消选中器件

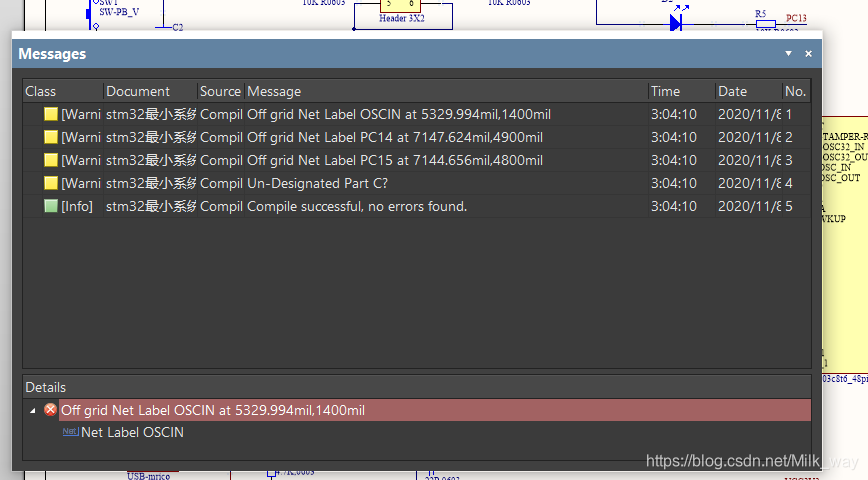

10、编译可以检测原理图是否存在错误

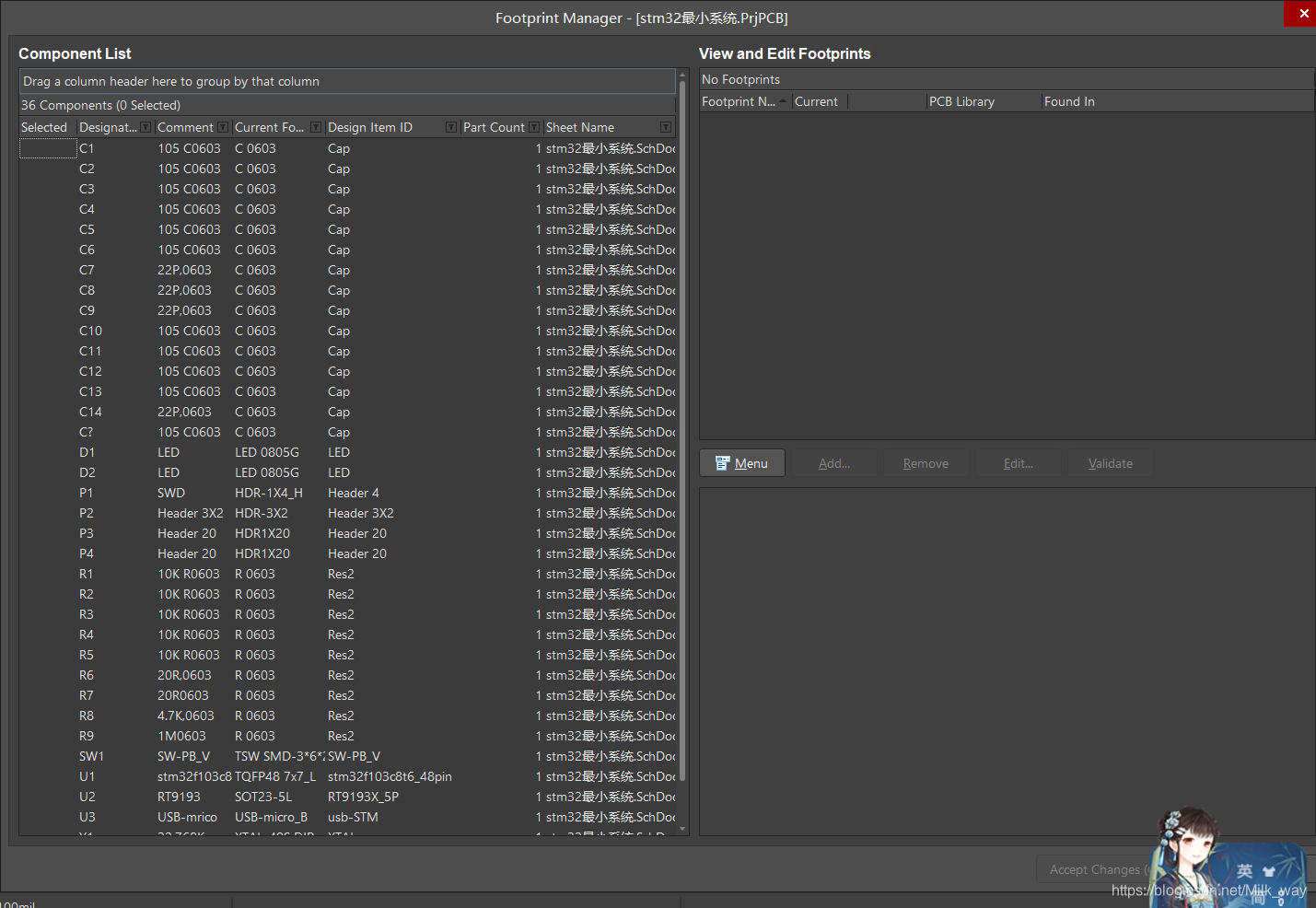

11、快捷键T+G可以调出封装管理器，便于检查封装是否存在问题。

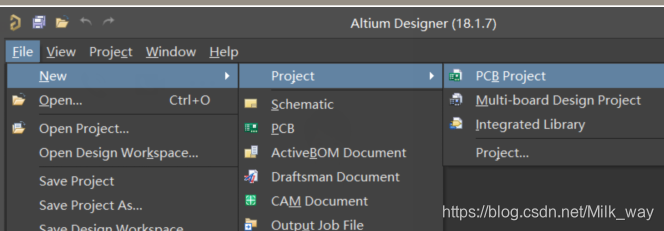

一、新建PCB工程

二、 保存工程并重命名

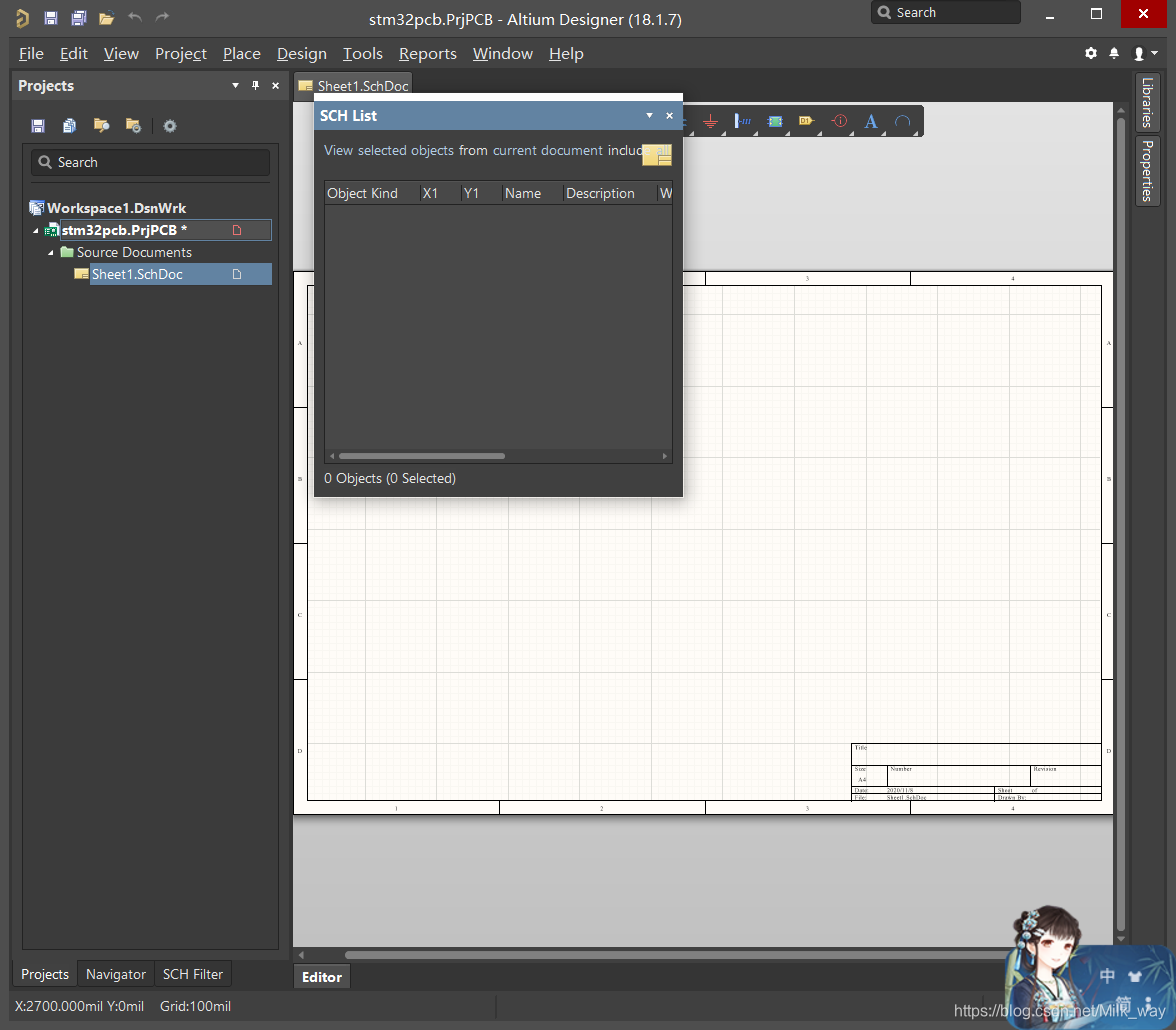

三、添加原理图文件

注①：如果不小心关闭了project界面，可以点击右下角的panels，再点击project。

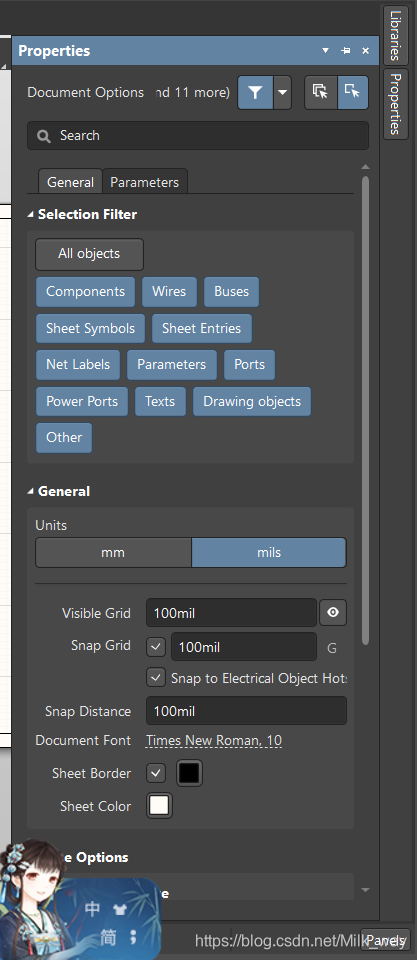

注②：点击右上角properties可以设置纸张大小等参数。

四、绘制PCB原理图

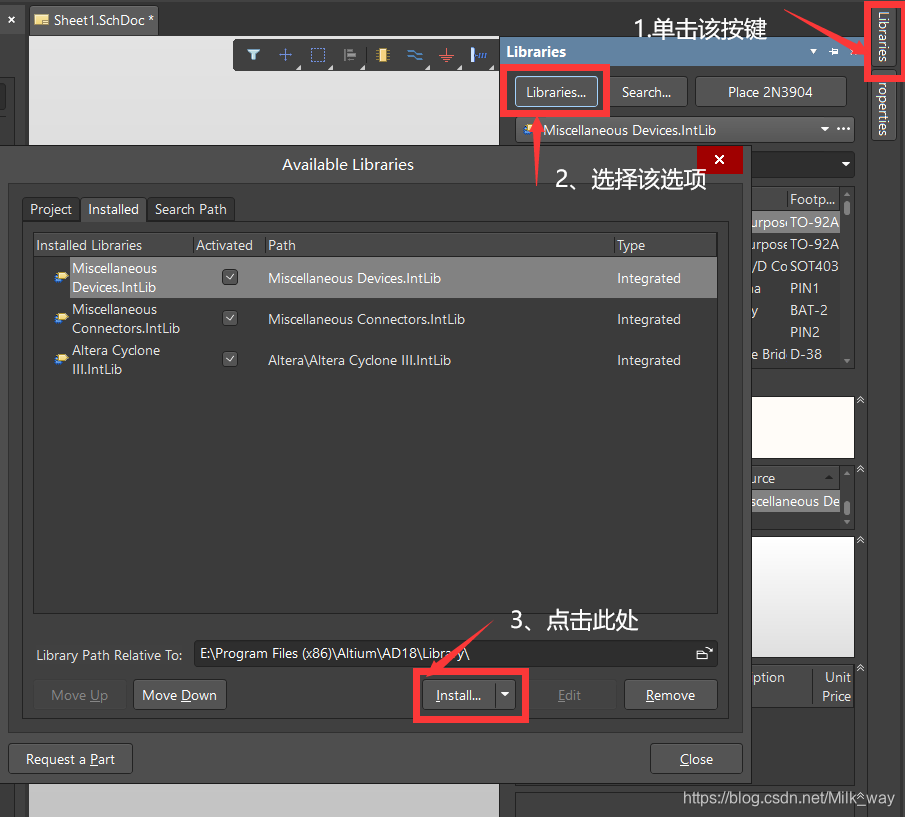

4.1 添加库。

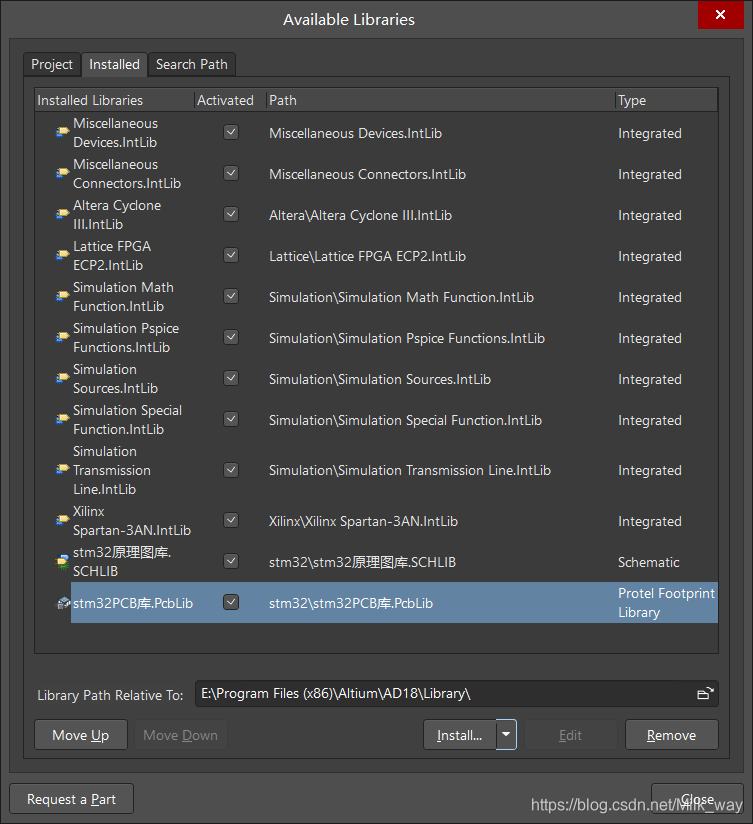

添加完成后如图。

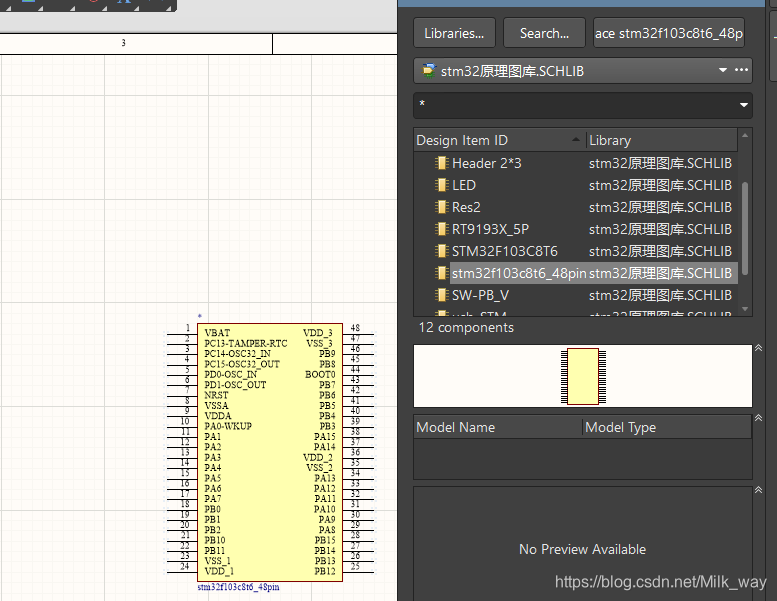

4.2选择所需要的器件，添加到图纸上。

4.3 为了方便添加网络标号，首先延长器件的引脚线。


4.4 添加网络标号

单击该按键可以看到一个跟随鼠标浮动的文本框。

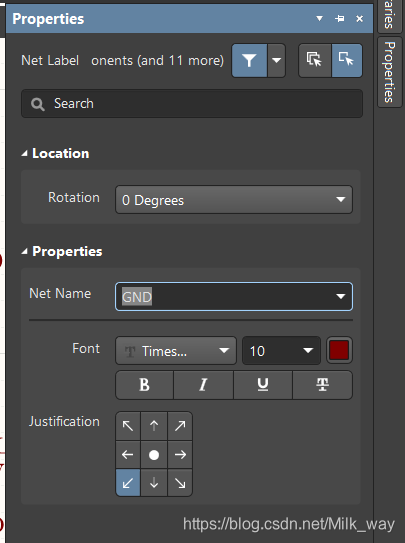

再次单击可以放置该文本框，在没有放置之前单击键盘“Tab”键（一定要在英文输入法模式下），弹出如下图选项卡，可以更改文本内容。

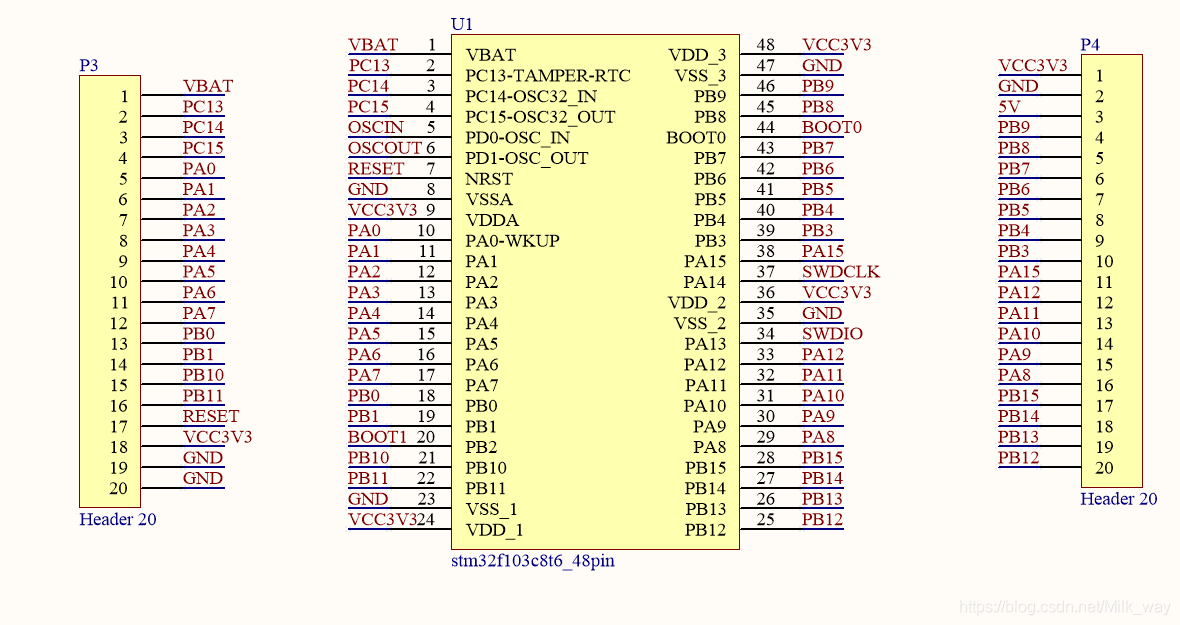

添加完成后如图所示

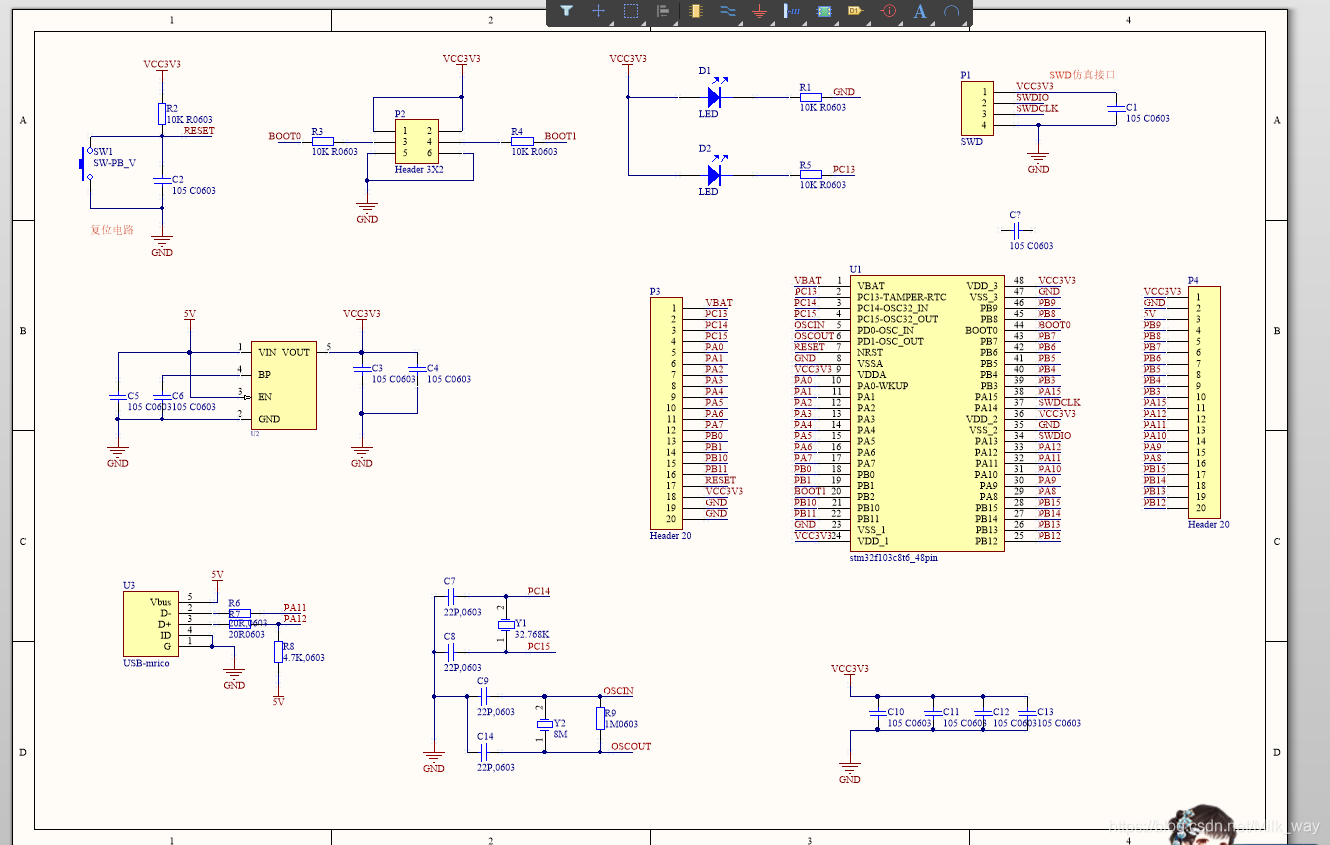

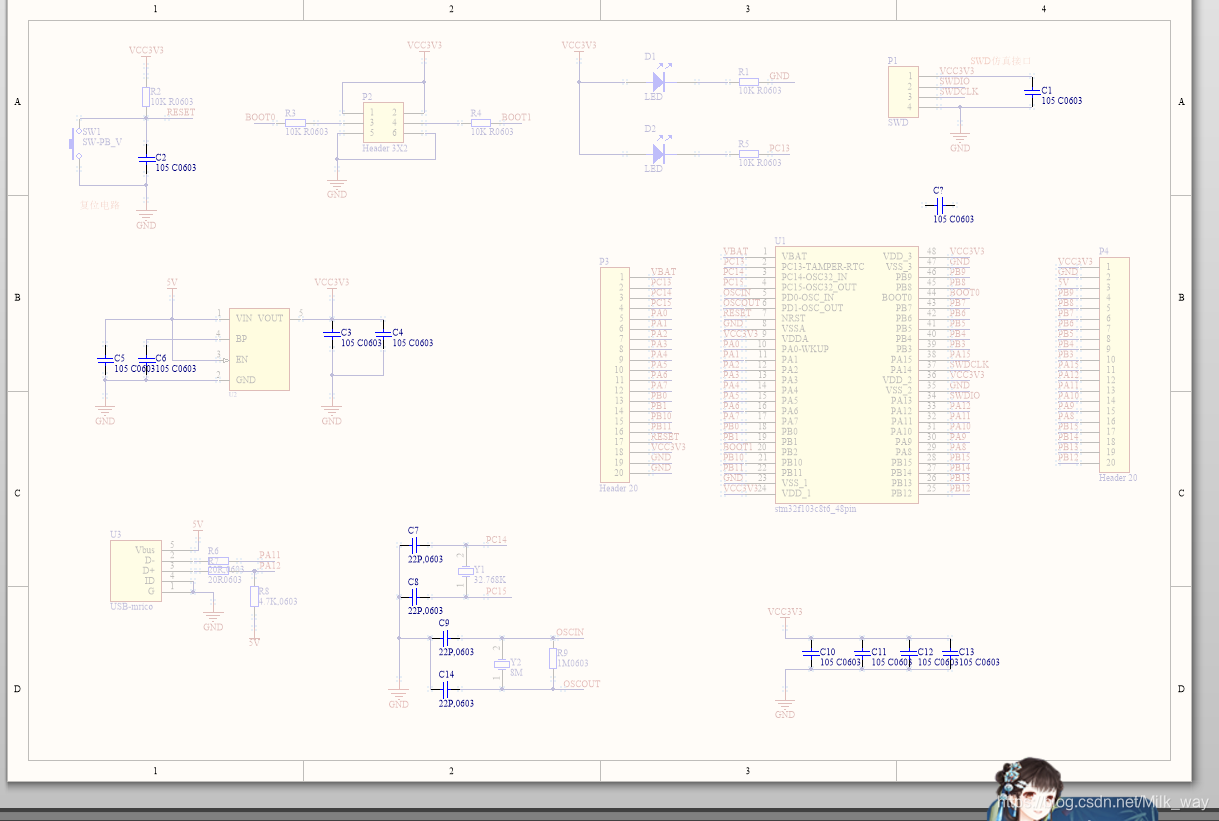

同理可以添加其他器件及网络标号，最终PCB原理图如下。

五、 原理图封装

5.1 单击元器件，如果选择Add

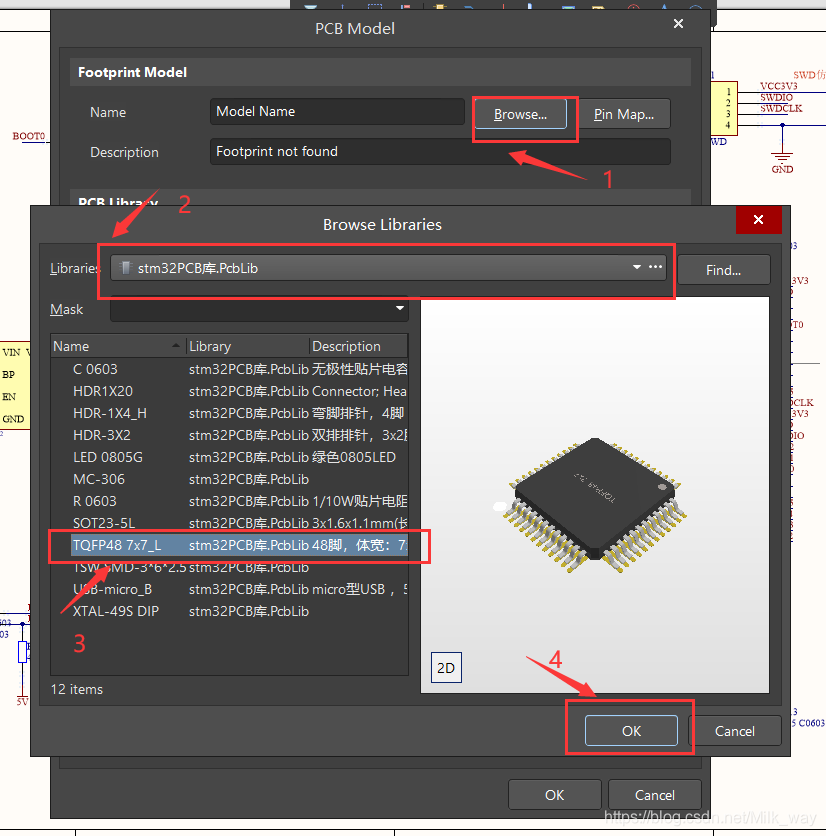

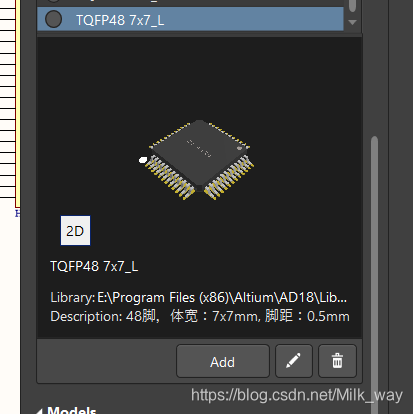

5.2 如图添加48脚的封装

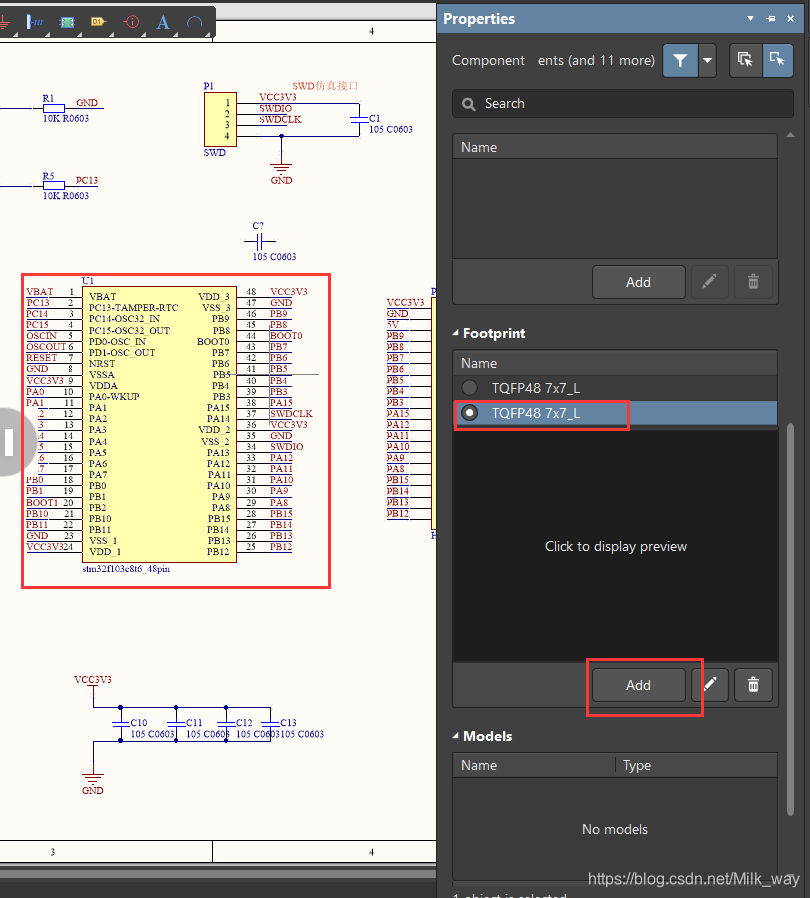

5.3 添加成功

由于器件较多，一个一个添加封装效率较低，可以采用批量处理的方式。

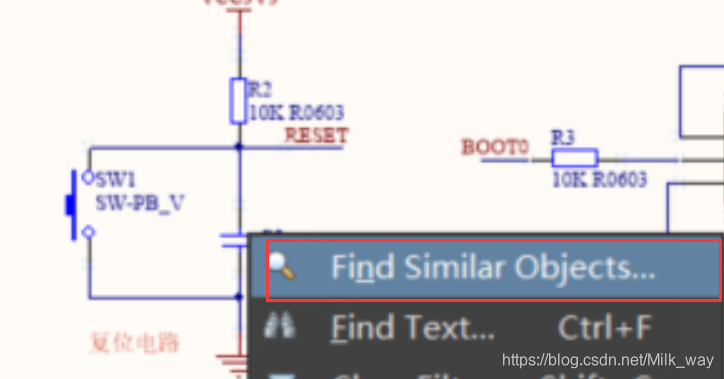

1、右键某一期间（如该出的电容）选择图中红框圈住的选项

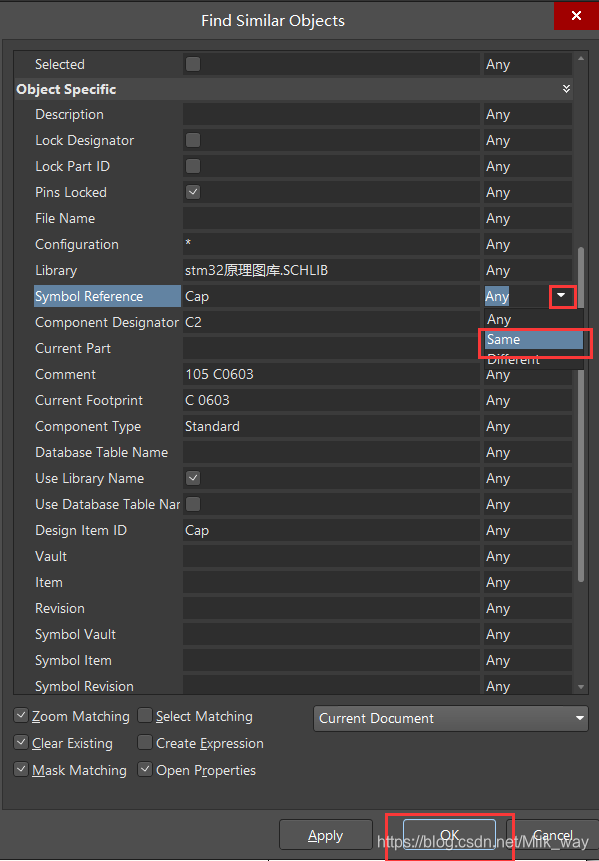

2、如图操作

3、可以看到图中所有电容都被选中

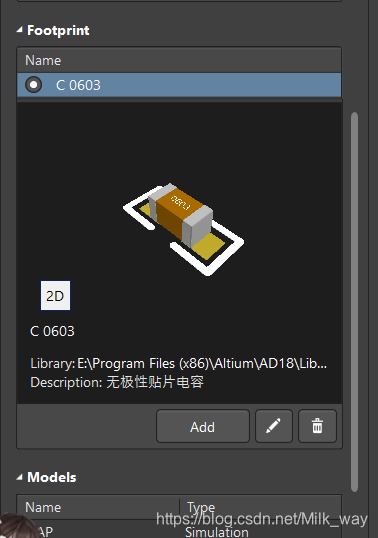

4、此时就可以对所有电容批量添加封装

六、 通过原理图生成PCB板

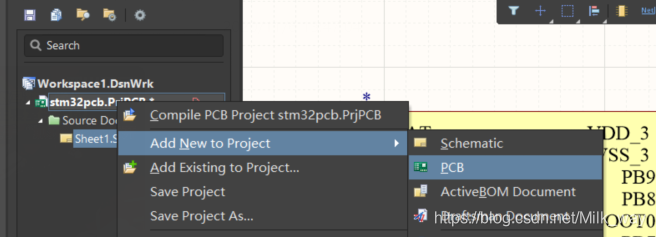

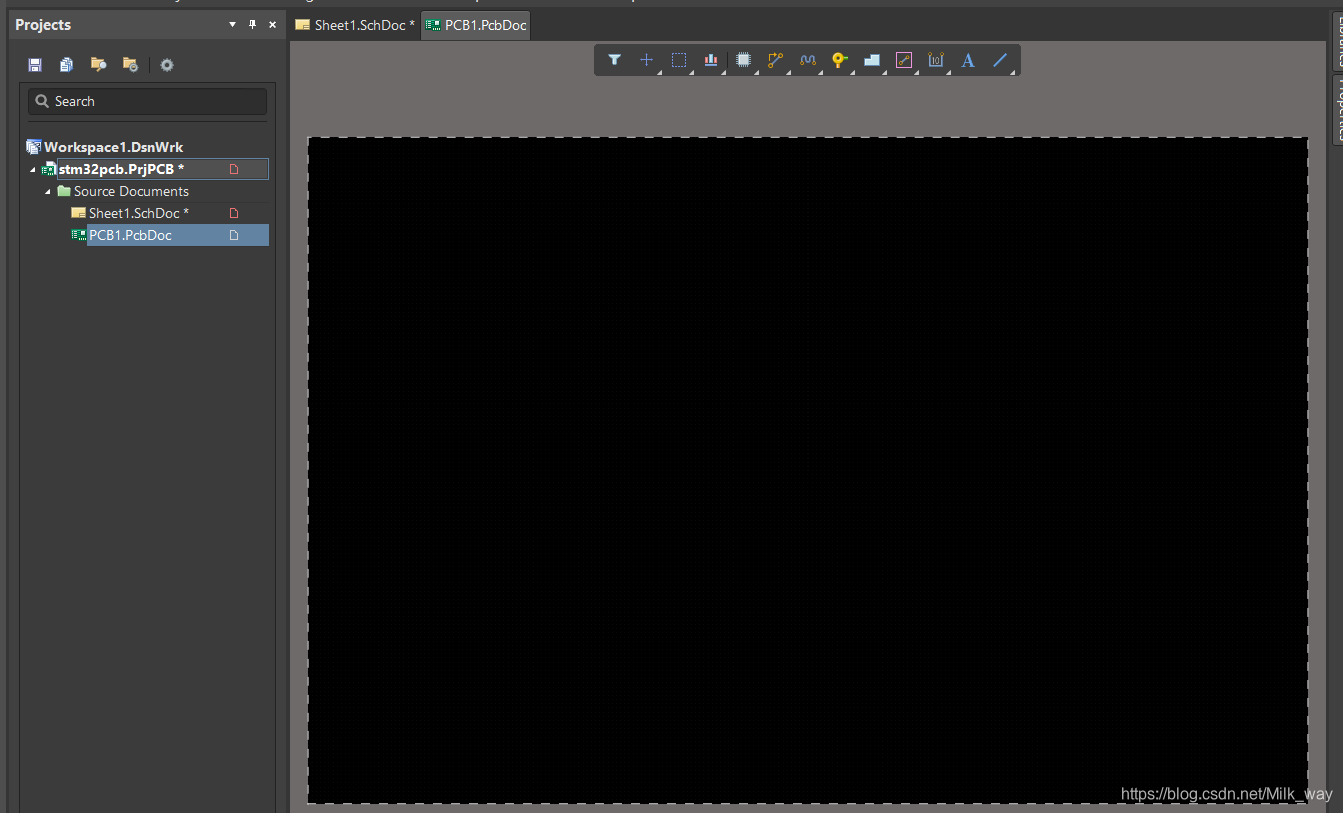

6.1 添加PCB板


6.2 导入

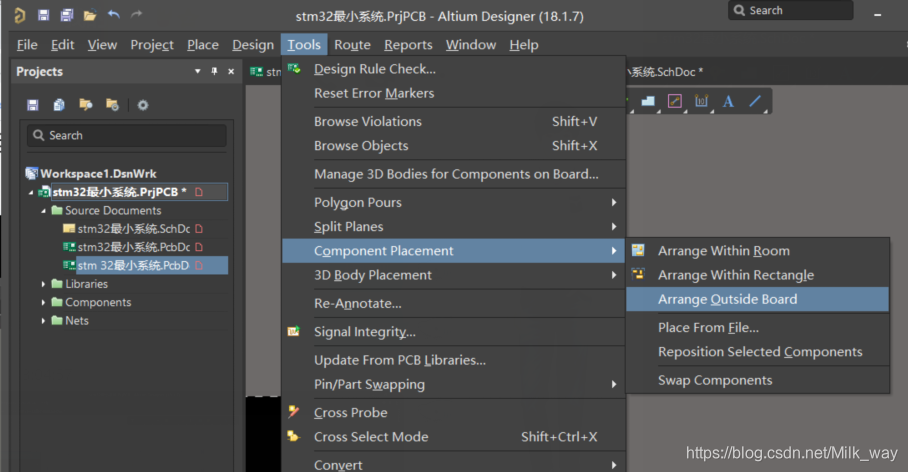

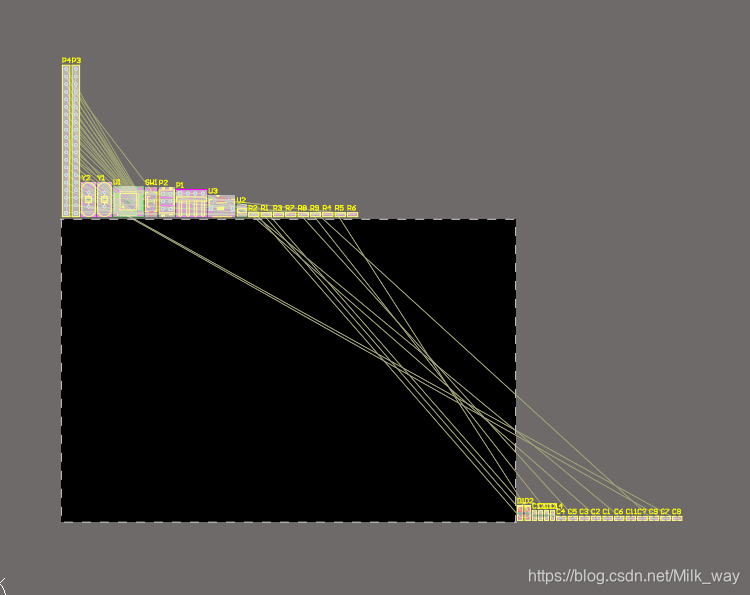

6.3 为便于后序排列，将元器件附在pcb板的周围

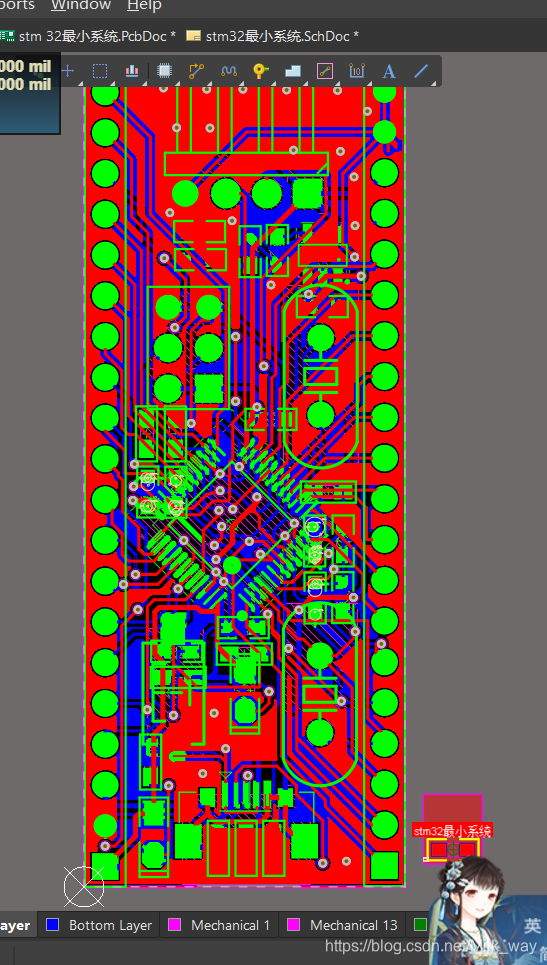

6.4 经过PCB排线，布局，覆铜等操作后，最终形成的PCB板如图

七、参考资料

Altium Designer实战教程 - 从零开始画一个stm32最小系统（原创）

Altium Designer 1小时（貌似不够）速成

AD18 提取码：s444

stm32最小系统原理图文件、PCB文件、以及原理图库和封装库 提取码：omf8
