1.今日书签

PowerDesigner 16.5 导入现有本地 SQL 脚本生成 ER 模型图。


2.甜言蜜语

2.1.操作环境

操作系统：Win10
PowerDesigner 版本：16.5


2.2.操作步骤

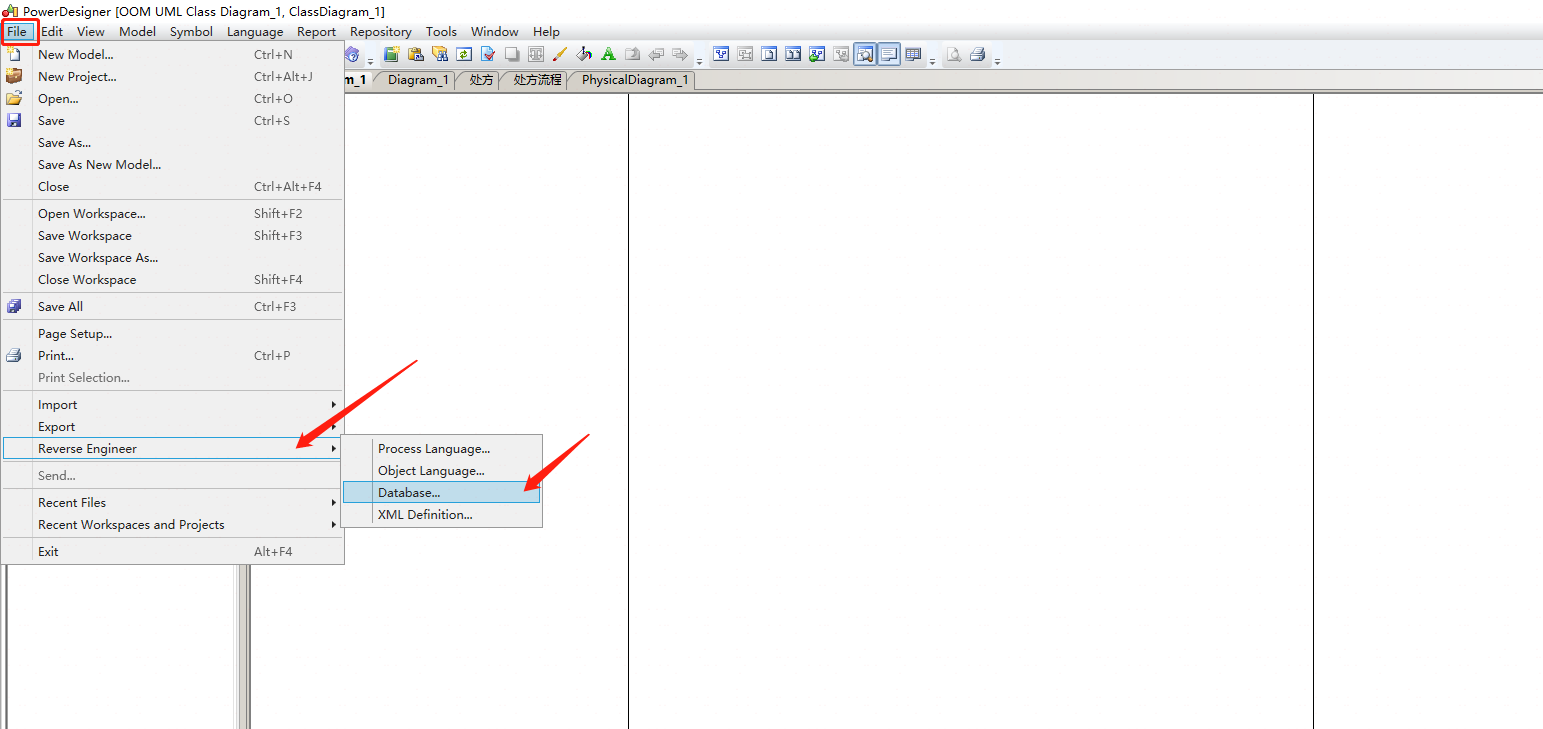

1）打开 PowerDesigner，点击菜单 File >> Reverse Engineer >> Database

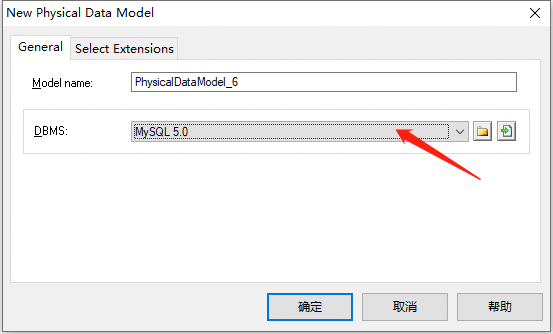

2）选择数据库类型，弹窗如下图所示：
Model name：数据库名称
DBMS：数据库管理系统，下拉选择数据库类型（需要与导入的目标SQL脚本来源一致）。

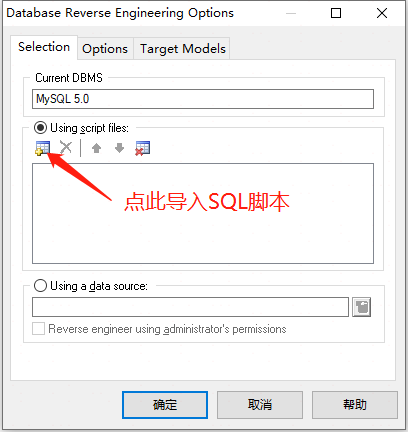

3）SQL脚本选择
点击 Add Files 图标按钮，选择需要导入的本地 SQL 脚本文件。

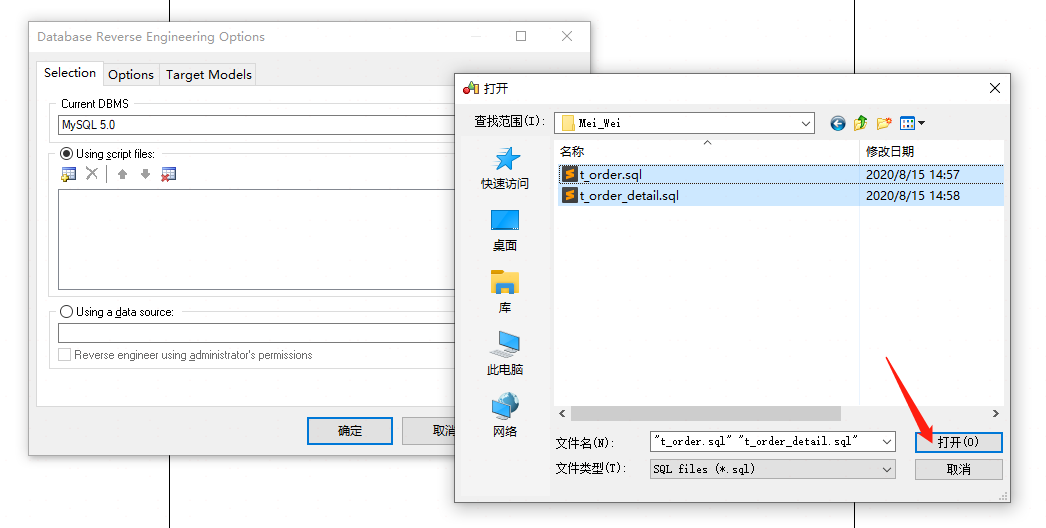

4）SQL脚本导入
选择本地提前准备好的需要导入的目标 SQL 脚本，点【打开】确认导入。

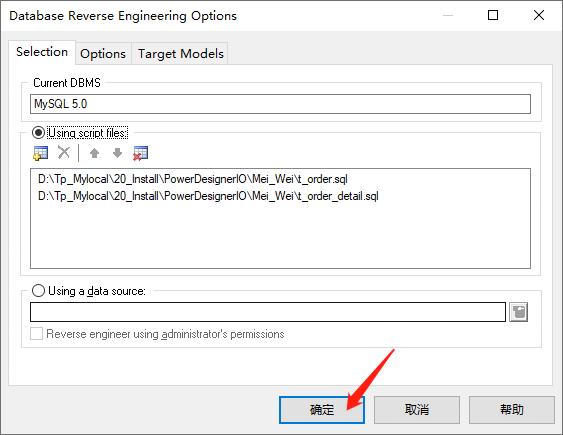

5）导入确认
此时，已经能看到刚刚选择好的需要导入的 SQL 脚本文件列表，如果还需要选择，可重复步骤3；如果没有，点确定即可。

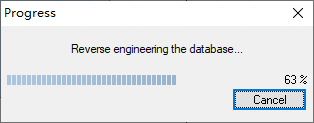

6）开始反向工程生成数据库表模型

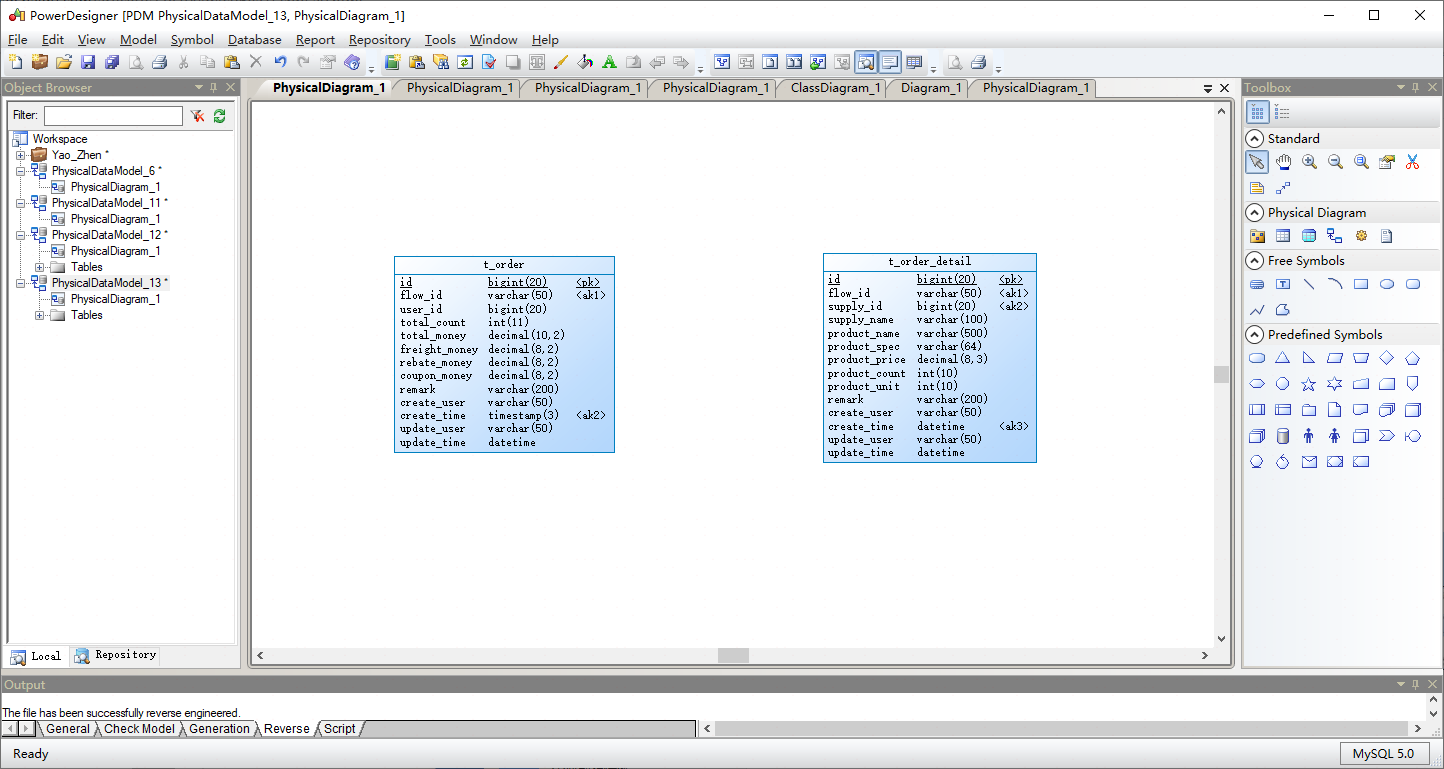

7）导入完成
