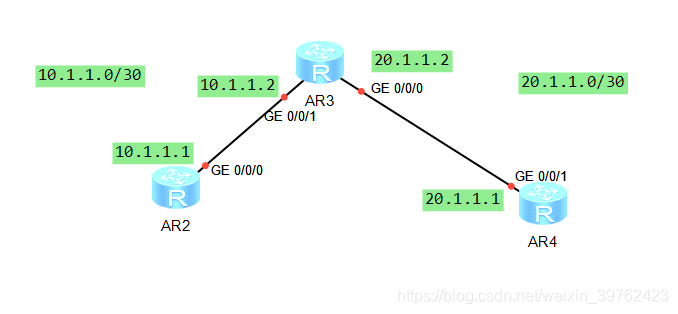

先设置三台路由器，左右是两个网段

先为四个节点都设置上相应的ip，inter进入相应的端口，ip add 10.1.1.1 30，每设置完一个ip都dis this一下看是否设置上ip。

然后先设置AR2：

ospf 1

area 0

network 10.1.1.0 0.0.0.3  #这个路由器连接的一个网络，发布出去，最后是反子网掩码

dis this或者dis ospf peer brief 查看动态路由设置是否正确，应该显示的是下一跳的ip，后面的状态是full（比较慢，如果dis this中出现了，但是在dis ospf p b中还没有出现，可以等一会）



然后先设置AR3：

ospf 1

area 0

network 10.1.1.0 0.0.0.3  #这个路由器连接的左边网络，发布出去，最后是反子网掩码

network 20.1.1.0 0.0.0.3  #这个路由器连接的右边网络，发布出去，最后是反子网掩码

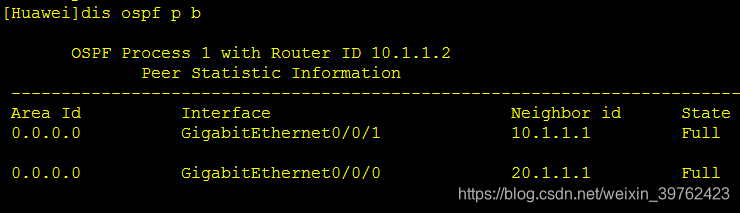

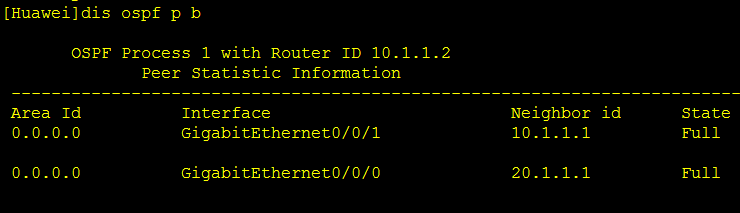

dis this或者dis ospf peer brief 查看动态路由设置是否正确，应该显示的是下一跳的ip，后面的状态是full（比较慢，如果dis this中出现了，但是在dis ospf p b中还没有出现，可以等一会）





然后先设置AR4：

ospf 1

area 0

network 20.1.1.0 0.0.0.3  #这个路由器连接的左边网络，发布出去，最后是反子网掩码

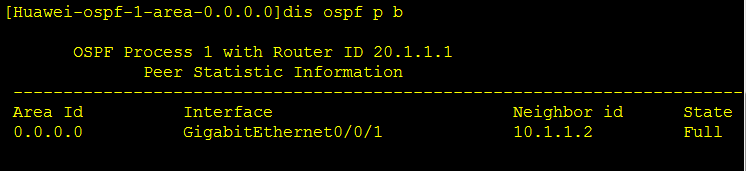

dis this或者dis ospf peer brief 查看动态路由设置是否正确，应该显示的是下一跳的ip，后面的状态是full（比较慢，如果dis this中出现了，但是在dis ospf p b中还没有出现，可以等一会）

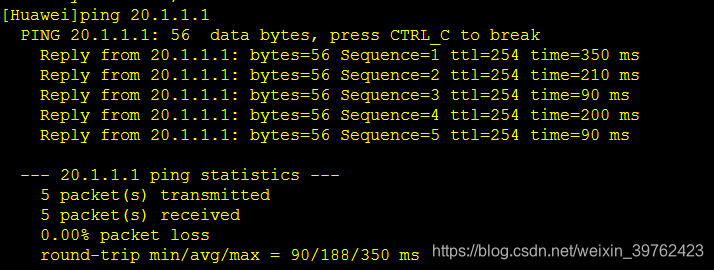

三台路由器都设置完了以后，可以用第一台路由器ping最后一台，ping的通则说明三台路由器的动态路由协议配置完成

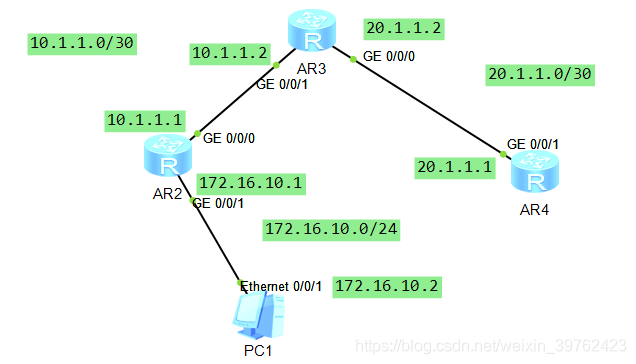

然后在第一台路由器前面加一台pc

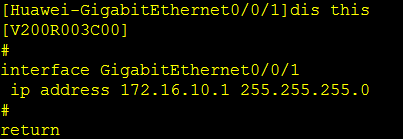

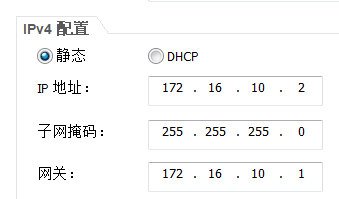

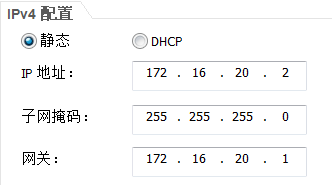

先到AR2中设置0/0/1接口的ip，在去设置pc机的ip，掩码和网关



然后进入AR2路由器中，添加一个直连路由

ospf 1

import-route direct

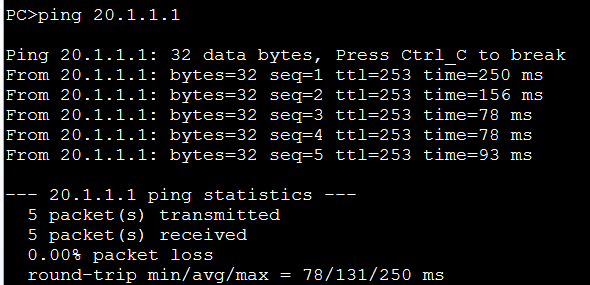

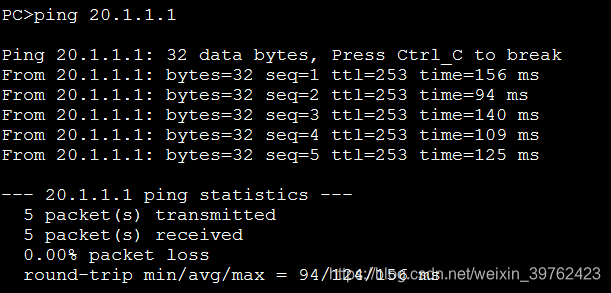

然后用pc1去ping最远的那台路由，能ping的通就是配好了



然后再添加一台pc，启动，同样是先进入AR2设置0/0/2接口的ip，再去pc机中设置ip，掩码和网关，但是这边的网段和之前pc机的网段不能是同一个，只第三段不同

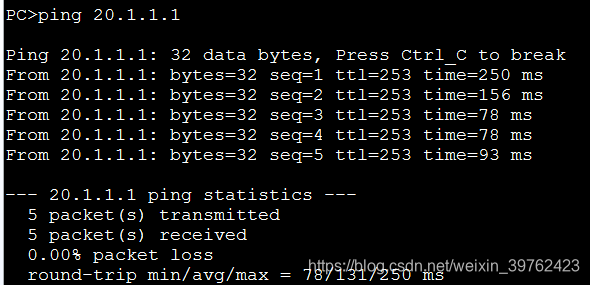

然后用pc2来ping最远的路由器
