0.前言

还记得上大学时，参加飞思卡尔智能车比赛，做的一块板子，因为电源走线过细，导致一上电线直接烧断了，只能外部飞线代替。

上班了，公司的PCB一般都是6层、8层、10层，摆件密，空间非常有限，有时候为了能走粗一点，不断的压缩空间；有时候空间实在不够，在layout的淫威下，只能酌情降低走线宽度。

按照经验，一般1A的电流需要走1mm的宽度，那是不是10A就得走10mm宽？

PCB空间足够，当然可以这么走，某些情况下而且大电流走线越粗越好。但是在多层PCB中，空间有限的情况下，10mm可能根本就走不下去。

1.基础知识

PCB铜箔的厚度是以OZ为单位，1OZ意思是重量1OZ的铜均匀平铺在1平方英尺（FT2）的面积上所达到的厚度，1OZ=35um=0.035mm。

一般PCB铜厚有三个尺寸，0.5OZ、1OZ和2OZ，主要用在消费类和通讯类产品上，3OZ属于厚铜，少见，主要用于大电流、高压的电源产品上。

我们常用的多层板，一般表层铜厚为1OZ，内层铜厚为0.5OZ，具体的可以问PCB制作厂家。

2.线宽的计算公式

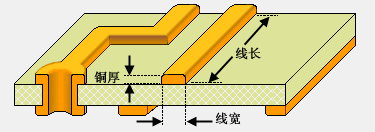

PCB的载流能力主要和线宽、线厚（铜箔厚度）以及温升有关系，线宽越大，载流能力越强。

国际通用PCB制作标准IPC-2221规范给出的线宽计算公式为：

其中公式中参数含义为：

1. I为容许通过的最大电流，单位为安培A；
2. 0.024和0.048为修正系数，一般用K表示，内层走线，K=0.024，表层走线，K=0.048；
3. dT为最大温升，单位为摄氏度℃，常见的是10和20；
4. A为走线截面积，截面积等于铜厚乘以线宽，单位为平方mil；

根据公式即可计算出对应电流需要走多宽的线，但是计算比较麻烦，网上有很多计算工具，软件算法也是执行IPC-2221标准规范

3.ProPCB PCB设计助手计算

我在网上找了三个工具，计算出来的结果都差不多，其中两个是一样的。

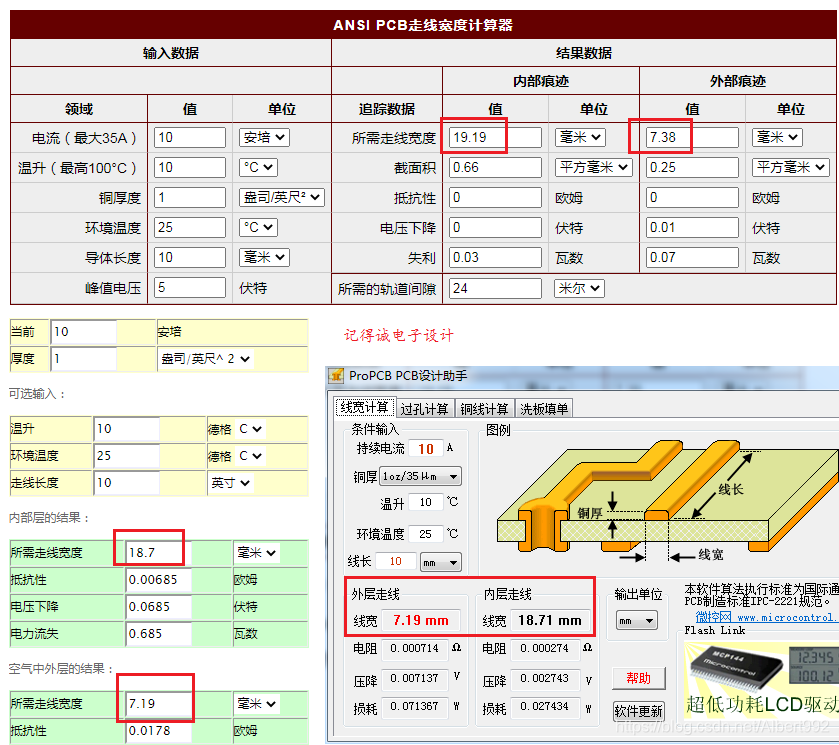

载流10A，最大温升10℃，环境温度25℃，铜厚1OZ，走线长度10mm，计算得出的走线宽度：内层18.71mm，表层走线7.19mm，我用公式计算了一遍，结果是一样的。

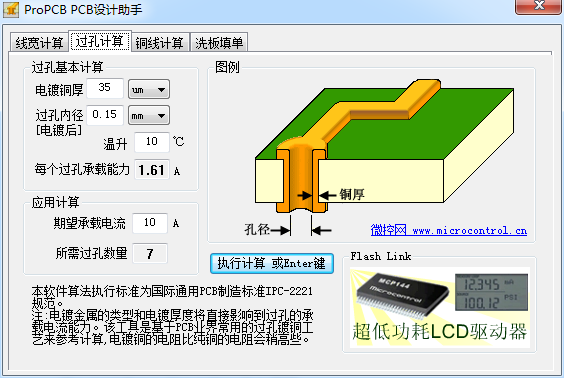

同时ProPCB设计助手也支持计算过孔数量，主要和过孔内径、过孔铜厚有关，在这里不做过多的叙述，在公众号【记得诚电子设计】后台回复关键字PCB走线计算，获取ProPCB安装包。

今天的文章内容到这里就结束了，希望对你有帮助，我们下一期见。
