自制板载ST-LINKV2-1下载器

自制板载ST-LINKV2-1下载器

自制板载ST-LINKV2-1下载器,占用板卡空间小且成本较低,实际使用起来极其方便,每次程序下载调试时再也不用找杜邦线对着引脚连线了,闭着眼连接一根USB-A to micro USB线缆就行 。

板载STLINKV2-1 特性

  1. 具备SWD下载调试功能;
  2. 具备USB虚拟串口功能 ,无需转换芯片(例如CH340)即可实现;
  3. 具有1M的存储空间,可以存储下载文件等;

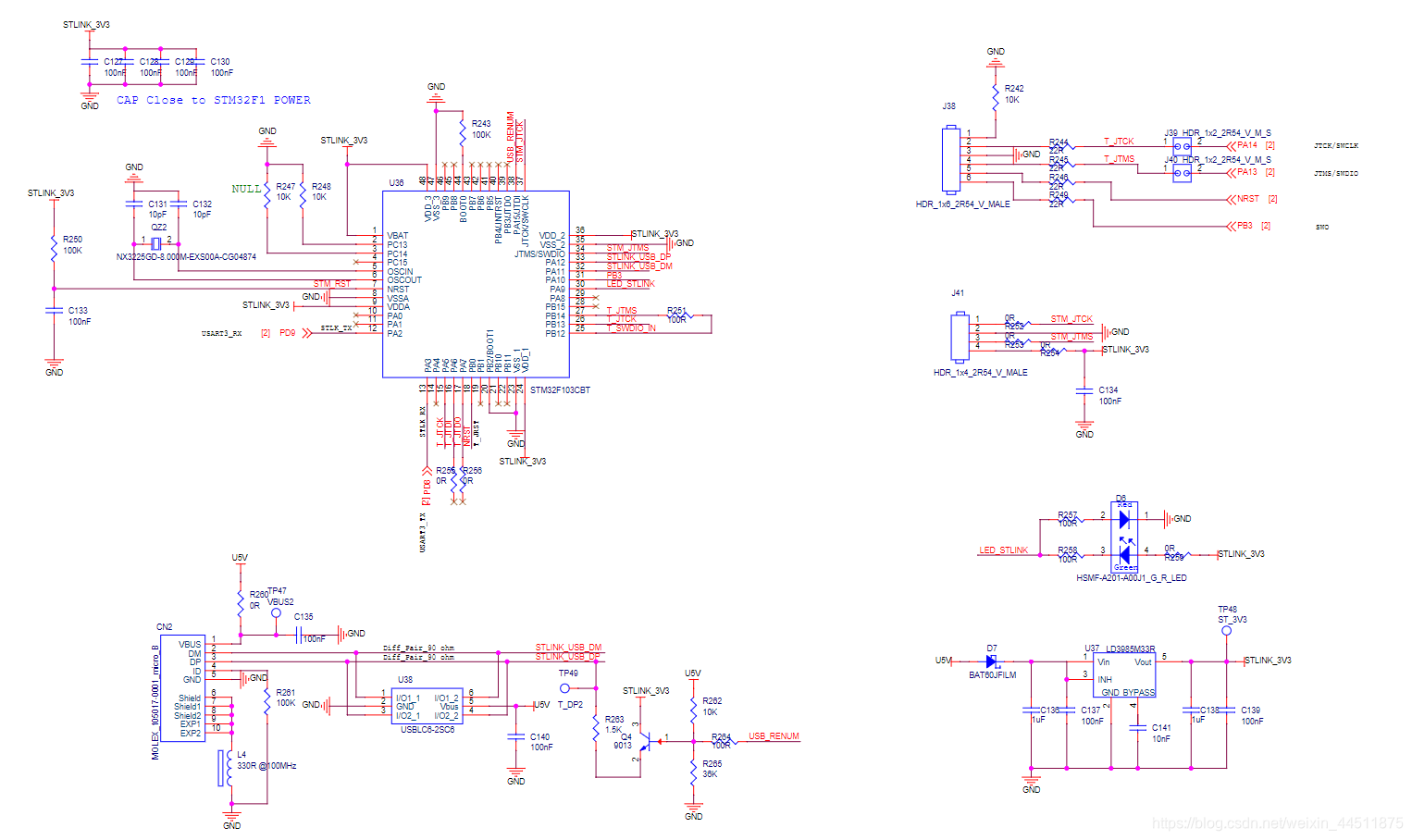

电路原理图

在这里插入图片描述

使用步骤

原理图、PCB绘制好,制版完成后,STM32F103芯片里面没有任何数据,所以第一次需要将ST-LINKV2-1.BIN固件烧录进去以后实现板载ST-LINKV2-1下载器功能。

1、原理图中J41接插件是用于烧录STM32F103芯片固件的SWD口J38接插件是预留的直接烧录板卡主控芯片STM32F746固件的SWD口J39与J40是预留的利用板载ST-LINKV2-1烧录其他板卡固件接口

2、利用购买的下载器(不考虑先有鸡还是先有蛋的问题 ) 将ST-LINKV2-1.BIN固件(可以在我资源下载)利用ST官方的STM32 ST-LINK Utility软件通过J41(SWD口)下载到STM32F103芯片中;

3、再用ST官方的ST-LinkUpgrade将STM32F103芯片中STLINK固件升级到最新版,ST-LINK Utility也可以用于升级固件,但是里面集成的固件不是最新版,所以最好还是用ST-LinkUpgrade升级
4、最后就可以利用板载的ST-LINKV2-1方便烧录程序到板卡的主控芯片。

注意事项

STLINKV2下载器官方包含了两种为STLINK-V2(从官方购买的下载器)和STLINK-V2-1(开发板板载的下载器),故而软件可能识别两种ST-LINK Device,选择时注意区分连接的下载器避免程序下载失败。
